2.5D Fräsen
Die Strategien "HSC/HPC Fräsen", “Planfräsen”, ”Profilbearbeitung”, ”Taschenfräsen”, ”Konturfräsen” und ”Bohrfräsen” stellen dem Anwender effektive Werkzeuge für die 2.5D Bearbeitung zur Verfügung. An- und Abfahrstrategien wie „Rampe“, „Helix“ und „Kreisförmig“ ermöglichen eine werkzeugschonende Bearbeitung und hohe Oberflächengüten. Durch die integrierte Kollisionskontrolle kann Condacam die An- und Abfahrbewegungen auf Kollision prüfen und wenn notwendig, automatisch auf eine Alternative ausweichen. Als Datengrundlage für die Erstellung der 2.5D Bearbeitung können DXF-Zeichnungen verwendet werden. Aber auch 3D Flächenrandkurven können durch „Kanten Extrahieren“ oder über die DXF-Schnittstelle der 2.5D Werkzeugbahngenerierung zugeführt werden.
Taschenbearbeitung
Die Taschenbearbeitung unterstützt unterschiedliche Räummethoden wie "Offset und "Konturparallel". Dabei fungiert diese Strategie durch das Erzeugen von „Räumwegen“ ähnlich wie eine Schruppstrategie. Das Material wird in mehreren Zustellungen in der Z-Achse abgetragen bzw. ausgeräumt. Als Daten-Grundlage für die Berechnung können geschlossene Konturen aus Polylinien, Linien, Kreisen oder Spline dienen. Die Möglichkeit für das einfügen von Schlichtschnitten fördert zudem noch eine hohe Oberflächengüte.
HPC/HSC-Taschenbearbeitung
Die Besonderheit der HPC/HSC-Strategien gegenüber herkömmlichen Strategien liegt darin, dass die Werkzeugbelastung über den gesamten Fräsprozess konstant gehalten wird. Dadurch lassen sich Vollhartmetallwerkzeuge prozesssicher einsetzen und es können Vorschübe mit höherer Geschwindigkeit verwendet werden. Auch die Werkzeugstandzeiten verlängern sich erheblich, wodurch länger andauernde Fräsprozesse mit einem Werkzeug realisiert werden können.
Eine weitere Besonderheit der HPC/HSC-Strategien ist das setzen von Eintauchpunkten. Durch das innovative eintauchen über Slot-Rampe, Helix, einfache Rampe, sowie das gerade eintauchen hat man die Wahl, automatische oder manuelle Berechnung der Eintauchpunkte (inkl. vorbohren).
HPC/HSC-Außenbearbeitung
Die 2.5D-Barbeitungsstrategie HPC/HSC-Außenbearbeitung dient zum Abtragen größerer Materialmengen innerhalb von ausgewählten geschlossenen Bearbeitungskonturen. Dabei fungiert diese Strategie durch das Erzeugen von „Räumwegen“ ähnlich wie eine Schruppstrategie. Die Besonderheit der HPC/HSC-Strategien gegenüber herkömmlichen Strategien liegt darin, dass die Werkzeugbelastung über den gesamten Fräsprozess konstant gehalten wird. Dadurch lassen sich Vollhartmetallwerkzeuge prozesssicher einsetzen und es können Vorschübe mit höherer Geschwindigkeit verwendet werden. Auch die Werkzeugstandzeiten verlängern sich erheblich, wodurch länger andauernde Fräsprozesse mit einem Werkzeug realisiert werden können.
Eine weitere Besonderheit der HPC/HSC-Strategien ist das setzen von Eintauchpunkten oder Anfahrpunkten. Durch das innovative eintauchen über Slotrampe, Helix, einfache Rampe, sowie das gerade eintauchen hat man die Wahl, automatische oder manuelle Berechnung der Eintauchpunkte oder Anfahrpunkte.

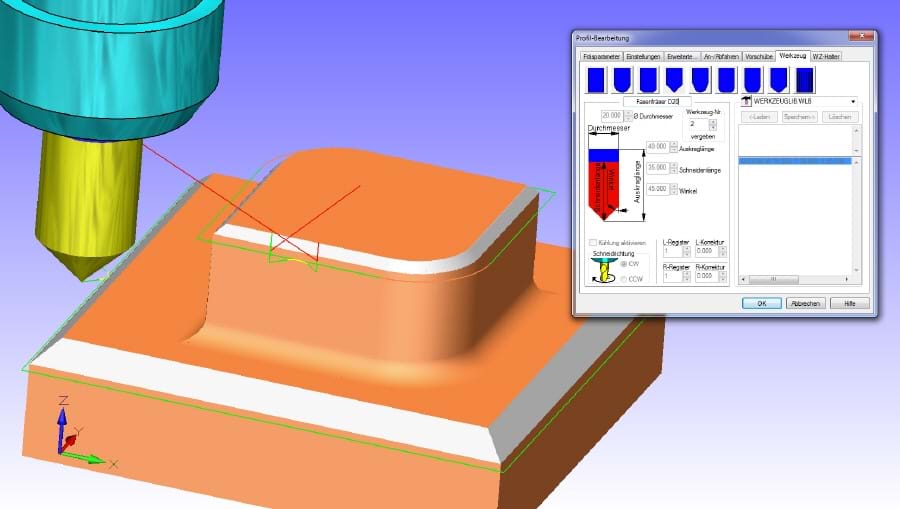

Profilbearbeitung
Die 2.5D-Bearbeitungstrategie Profilbearbeitung dient zur Erzeugung von Bearbeitungs-Jobs mit Werkzeugradiuskorrektur. Im weiteren kann die Profilbearbeitung auch als Schlichstrategie für eine vorangegangene Schruppbearbeitung (z. B. Taschenbearbeitung) dienen. Als Datengrundlage für die Berechnung können geschlossene, sowie auch offene Konturzüge aus Polylinien, Linien, Kreisen oder Splines dienen.
Planfräsen
Die 2.5D-Barbeitungstrategie Planfräsen dient zum einfachen Erzeugen ebener Werkstückoberflächen. Dabei fungiert diese Strategie durch das Erzeugen von „Räumwegen“ ähnlich wie eine Schruppstrategie. Das Material wird mit Hilfe dieser Strategie in mehreren Zustellungen (in Z ) plan abgetragen. Als Daten-Grundlage für die Berechnung können geschlossene Konturen aus Polylinien, Linien, Kreisen oder Splinen dienen.
Gewindefräsen
Condacam bietet beim Gewindefräsen alle gängigen Methoden wie Außengewinde, Innengewinde sowie das fräsen von konischem Gewinde. Auch die Herstellung von einem Mehrgängigen Gewinde ist kein Problem.
Kollisionskontrolle
Eine spezielle Kollisionskontrolle innerhalb der 2.5D-Bearbeitung erlaubt die Minimierung der Rückzugshöhe. Durch die Einbeziehung von 3D-Modellen in die Kollisionskontrolle bei der 2.5D-Bearbeitung, ist eine Strategie übergreifende Kombination von 3D- und 2.5D-Bearbeitungen problemlos möglich.
Restmaterialbereinigung
Alle Räum- bzw. Schruppstrategien besitzen eine Restmaterialbereinigung, die eine Bahnüberlappung von mehr als 50% des Werkzeugdurchmessers ermöglicht. Das Bild zeigt die Bearbeitungsstrategie „2.5D–Taschenbearbeitung“ unter Verwendung einer seitlichen Zustellung von 70% des Werkzeugdurchmessers. Condacam ermittelt dabei automatisch, wo zusätzliche Schnitte für die Restmaterialbereinigung notwendig sind.
Linien, Polylinien, Kreisbögen
Sämtliche Drahtgeometrien wie Linien, Polylinien, Text, Kreisbögen lassen sich über die Editier funktionen verändern, bzw. erstellen. 2D-Zeichnungen können auch innerhalb von Condacam erstellt werden. Die Konstruktionsfunktionen sind dabei durchgängig mit Objektfangunterstützung anwendbar. Auch das Erzeugen und Fräsen von Windowsschriften ist mit einem integrierten Schrifteditor möglich.
